CAD样条曲线转为多段线?

CAD是工程中常用的制图软件,制图过程中,经常要用到各种线条,下面我就来讲讲,在CAD中如何把样条曲<爱尬聊_让生活聊出新高度>线转为多段线。

CAD样条曲线转为多段线?

操作方法01

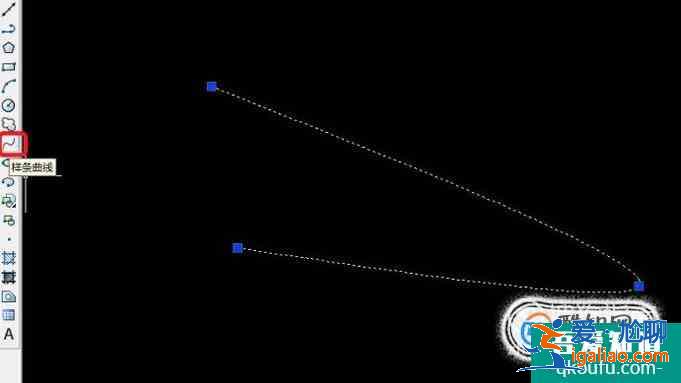

首先,我们打开CAD,如图所示,点击“样条曲线”按钮,任意画一条样条曲线。

CAD样条曲线转为多段线?

02

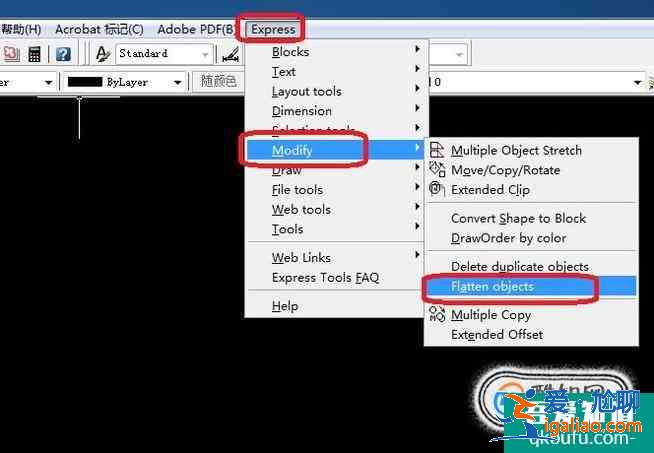

点击菜单栏“express”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flatten objects”。

CAD样条曲线转为多段线?

03

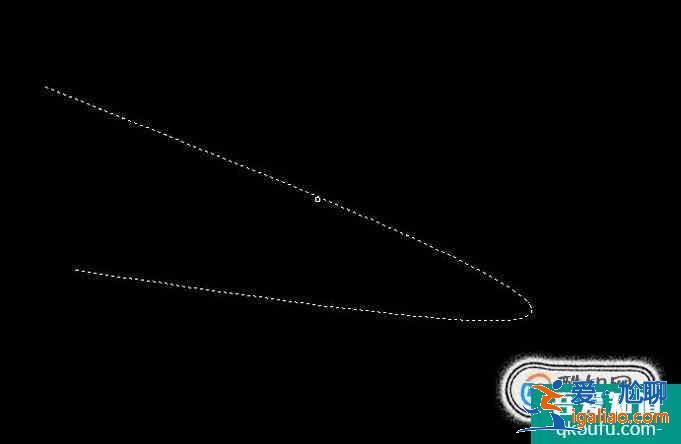

然后,点击一下样条曲线,如图所示,选中后样条曲线呈虚线样式,点击右键确认。

CAD样条曲线转为多段线?

04

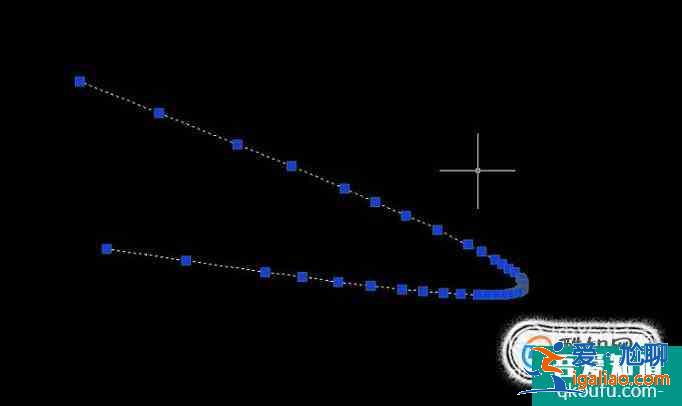

此时,就发现原来的样条曲线变成多段线了,效果如下图所示。

CAD样条曲线转为多段线?
